Tube Guitar Amplifier - Output Transformers 1750 Series
Updated

Tube Guitar Amplifier - Output Transformers · 1750 Series

Brand: Hammond Manufacturing · 50 part numbers

REPLACEMENT & UPGRADES

  • ■Designed for drop in replacement of original units.
  • ■Physically, parts were designed to look similar to original factory units (where possible).
  • ■Material used & design specs. were kept as close as possible to the original part to preserve the stock "tone".
  • ■Output transformers marked UPGRADE (below) allow for more versatility by added secondary connections that did not exist on the original units.

from $28.89

50 of 50 part numbers priced · in stock · ships by ground · volume pricing on request

Configure & price

Find your 1750 Series part number

Filter 48 part numbers by the specifications Hammond publishes for each one, pick the part, and buy it now. Every value comes straight from the manufacturer's part data.

48 of 48 part numbers · 47 priced online

Output 3.5W Fender SEC=8 Ohm

  • Amplifier Type Single Ended
  • Original Amp Mfr Fender
  • Ohms 22800
  • Ohms 8
$29.56In stock
Buy now

Output Trans

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 9000
  • Ohms 8
$67.33In stock
Buy now

Output 3.5W Fender SEC=8 Ohm

  • Amplifier Type Single Ended
  • Original Amp Mfr Fender
  • Ohms 7500
  • Ohms 8
$28.89In stock
Buy now

10W Output Tx. 8OHM Sec.

  • Amplifier Type Single Ended
  • Original Amp Mfr Fender
  • Ohms 5482
  • Ohms 8
$37.39In stock
Buy now

Output 5W PRI=5/8K, SEC=3.2OHM

  • Amplifier Type Single Ended
  • Original Amp Mfr Fender
  • Ohms 5,000/8,000
  • Ohms 3.2
$36.09In stock
Buy now

Custom Transformer 100W

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 2350
  • Ohms 4, 8, 16
$99.28In stock
Buy now

OUTPUT12W Tweed Delux SEC=8OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 8,500 C.T.
  • Ohms 8
$41.01In stock
Buy now

Output Trans

  • Fender Amp Deluxe 5E3* Princeton*
  • Pri Ohms 8,500 C.T.
  • Sec Ohms 8
  • Winding Paper
$57.10In stock
Buy now

Output 15W PRI=6950, SEC=8OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 6,950 C.T.
  • Ohms 8
$43.66In stock
Buy now

Output 15 Watt Marshall

  • Amplifier Type Push-Pull
  • Original Amp Mfr Marshall
  • Ohms 7,000 C.T.
  • Ohms 8, 16
$54.18In stock
Buy now

Audio TX Output Guitar

  • Amplifier Type Push-Pull
  • Original Amp Mfr Yorkville / Traynor
  • Ohms 3,800 C.T.
  • Ohms 4, 8, 16
$153.43In stock
Buy now

OUTPUT25WDELUX Reverb SEC=8OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 6,600 C.T.
  • Ohms 8
$47.19In stock
Buy now

Output 35W Pro Reverb SEC=4OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 4,000 C.T.
  • Ohms 4
$56.88In stock
Buy now

Output Transformer 40W

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 4,250 C.T.
  • Ohms 4, 8
$66.78In stock
Buy now

OUTPUT50W Tweed Bass SEC=2OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 4,000 C.T.
  • Ohms 2
$88.88In stock
Buy now

Output Transformer 50W

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 4,150 C.T.
  • Ohms 2
$88.88In stock
Buy now

OUTPUT50W Bassman HEADSEC=4OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 4,200 C.T.
  • Ohms 4
$87.42Backorder
Buy now

Output 50W SEC=2, 4, 8 Ohm

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 4,200 C.T.
  • Ohms 2, 4, 8
$88.88In stock
Buy now

Output 50W Jmp, Jcm 800, EL34

  • Amplifier Type Push-Pull
  • Original Amp Mfr Marshall
  • Ohms 3,200 C.T.
  • Ohms 4, 8, 16
$97.47In stock
Buy now

Output Transformer 30W

  • Amplifier Type Push-Pull
  • Original Amp Mfr Marshall
  • Ohms 6,000 C.T.
  • Ohms 8, 16
$50.53In stock
Buy now

Audio TX Output

  • Amplifier Type Push-Pull
  • Original Amp Mfr Orange
  • Ohms 6,000 C.T.
  • Ohms 8, 16
$65.67In stock
Buy now

Output 50W Jcm 900 Marshall

  • Amplifier Type Push-Pull
  • Original Amp Mfr Marshall
  • Ohms 126, 500, 2,000
  • Ohms 2, 4, 8, 16
$104.51In stock
Buy now

Output 18 Watt Marshall

  • Amplifier Type Push-Pull
  • Original Amp Mfr Marshall
  • Ohms 8,400 C.T.
  • Ohms 4, 8, 16
$42.43In stock
Buy now

Output 50W P-TM450 Marshall

  • Amplifier Type Push-Pull
  • Original Amp Mfr Marshall
  • Ohms 7,371 C.T.
  • Ohms 4, 8, 16
$111.52In stock
Buy now

Audio TX Output Guitar

  • Amplifier Type Push-Pull
  • Original Amp Mfr Yorkville / Traynor
  • Ohms 2,000 C.T.
  • Ohms 4, 8, 16
$185.99In stock
Buy now

Traynor TX Output Guitar

  • Amplifier Type Push-Pull
  • Original Amp Mfr Yorkville / Traynor
  • Ohms 5,100 C.T.
  • Ohms 8
$48.74In stock
Buy now

Output For AC30, Re Issue Vox

  • Amplifier Type Push-Pull
  • Original Amp Mfr Vox
  • Ohms 4,000 C.T.
  • Ohms 8, 16
$117.34In stock
Buy now

Output 100W Jmp& Jcm 800, EL34

  • Amplifier Type Push-Pull
  • Original Amp Mfr Marshall
  • Ohms 1,700 C.T.
  • Ohms 4, 8, 16
$126.36In stock
Buy now

Output For AC30 Vintage, Vox

  • Amplifier Type Push-Pull
  • Original Amp Mfr Vox
  • Ohms 4,000 C.T.
  • Ohms 8, 16
$126.36In stock
Buy now

Output 100W Fender SEC=4 Ohm

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 2,000 C.T.
  • Ohms 4
$105.26In stock
Buy now

Output 100W SEC=2,4,8 Ohm

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 2,000 C.T.
  • Ohms 2, 4, 8
$147.30In stock
Buy now

Custom Transformer 135W Fender

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 2,000 C.T
  • Ohms 4, 8
$144.14In stock
Buy now

Output 100W Jcm 900 Marshall

  • Amplifier Type Push-Pull
  • Original Amp Mfr Marshall
  • Ohms 1,700 C.T.
  • Ohms 2, 4, 8, 16
$135.38In stock
Buy now

Output For AC15, Vox

  • Amplifier Type Push-Pull
  • Original Amp Mfr Vox
  • Ohms 6,200 C.T.
  • Ohms 8
$94.81In stock
Buy now

Output 20 w/ Guitar

  • Amplifier Type Push-Pull
  • Original Amp Mfr Yorkville / Traynor
  • Ohms 10,000 C.T.
  • Ohms 8
$54.52In stock
Buy now

Output Trans

  • Fender Amp Vinrolux Tweed* Tweed Vibrolux
  • Pri Ohms 8,000 C.T.
  • Sec Ohms 4, 8, 16
  • Winding Bobbin
$42.33In stock
Buy now

O/P 5W PRI=5/8K, SEC=3.2/8/16

  • Amplifier Type Single Ended
  • Original Amp Mfr Fender
  • Ohms 5,000/8,000
  • Ohms 3.2, 8, 16
$45.12In stock
Buy now

Output Trans

  • Pri Ohms 2,200 C.T
  • Sec Ohms 4, 8, 16
  • Model Names (There TSL100
  • Similar to (MFG Pa -
$217.61In stock
Buy now

O/P 5W PRI=5/8K, Sec= 4/8 Ohms

  • Fender Amp Bronco* Champ*
  • Pri Ohms 5,000/8,000
  • Sec Ohms 4, 8
  • Winding Paper
$57.79In stock
Buy now

OUTPUT12W Tweed Delux SEC=8OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 8,500 C.T.
  • Ohms 4, 8, 16
$47.77In stock
Buy now

Output 15W PRI=6950, SEC=8OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 6,950 C.T.
  • Ohms 4, 8, 16
$48.03In stock
Buy now

OUTPUT25WDELUX Reverb SEC=8OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 6,600 C.T.
  • Ohms 4, 8, 16
$59.46In stock
Buy now

Output 40W Pro Reverb SEC=4OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 4,000 C.T.
  • Ohms 4, 8, 16
$61.38In stock
Buy now

Output 40W , SEC=2.6/4/8 Ohm

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 6,000 C.T.
  • Ohms 2.67, 4, 8
$64.97In stock
Buy now

OUTPUT50W Tweed Bass SEC=2OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 4,000 C.T.
  • Ohms 2, 4, 8
$97.74In stock
Buy now

OUTPUT50W Bassman HEADSEC=4OHM

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 4,200 C.T.
  • Ohms 4, 8, 16
$96.18In stock
Buy now

Output 100W Fender 4,8,16 Ohm

  • Amplifier Type Push-Pull
  • Original Amp Mfr Fender
  • Ohms 2,000 C.T.
  • Ohms 4, 8, 16
$105.26In stock
Buy now
Dimension tables (inches / mm)

Fender (Output Transformers)

Hammond P/N (Part No.)Fender AmpSimilar Fender P/N's*Fender Chassis No.s*Pri OhmsSec OhmsAmplifier TypeWattsWindingPriceOrder
1750B54828Single Ended10Paper$37.39In stockBuy now
1750AX75008Single Ended3.5Bobbin$28.89In stockBuy now

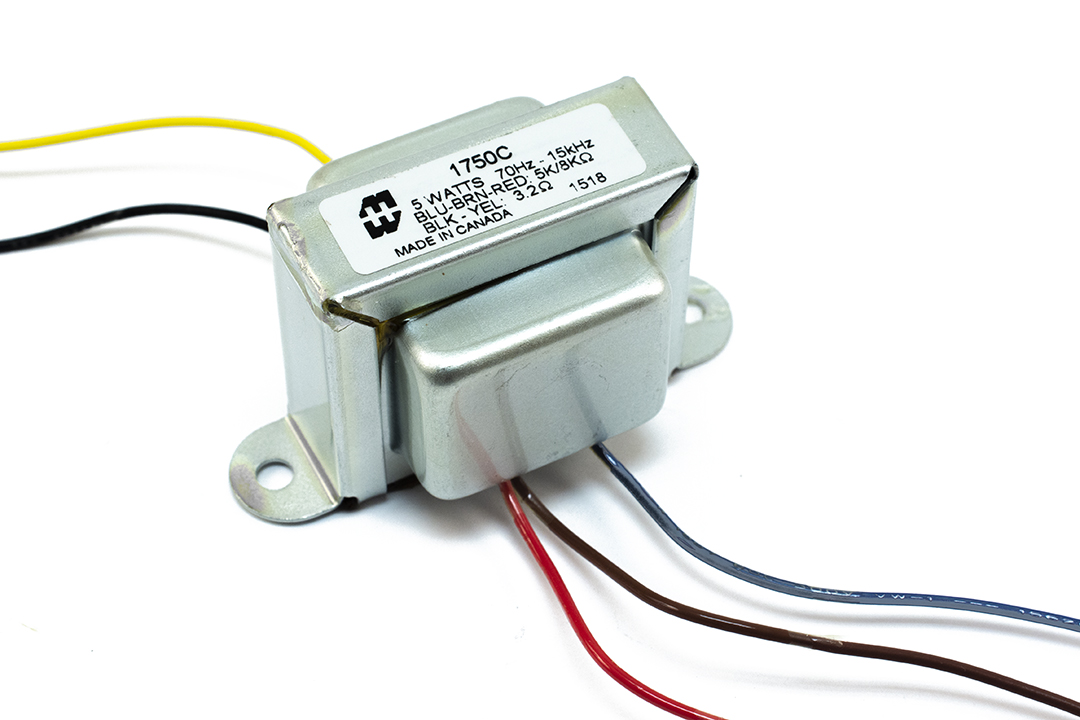

1750CBronco* Champ* Princeton* Vibro Champ* Harvard*125A35A, 022905, 125A3ABlackface*, Silverface*, AA764, AB764 Tweed*, 5C1, 5E1, 5F1, Vibro Blackface*5,000/8,0003.2Single Ended5Bobbin$36.09In stockBuy now
1760CBronco* Champ* Princeton* Vibro Champ* Harvard*125A35A, 022905, 125A3ABlackface*, Silverface*, AA764, AB764 Tweed*, 5C1, 5E1, 5F1, Vibro Blackface*5,000/8,0003.2, 8, 16Single Ended5Bobbin$45.12In stockBuy now
1760CPBronco* Champ*125A35A, 022905, 125A3ABlackface*, Silverface*, AA764, AB764 Tweed*, 5C1, 5E1, 5F1, Vibro Blackface*5,000/8,0004, 8Single Ended5Paper$57.79In stockBuy now
1750AReverb22921250008Single Ended3.5Bobbin$29.56In stockBuy now
1760JBBandmaster*45216, 1846, 1848Tweed6,000 C.T.2.67, 4, 8Push-Pull40Bobbin$64.97In stockBuy now
1750WBassman 100* Quad Reverb 100* Showman* Super Six Reverb 100* Twin Reverb* Twin Reverb 65 Reissue*125A29A, 022689, 022889, 022899, 0376122,000 C.T.4Push-Pull100Paper$105.26In stockBuy now
1760WBassman 100* Quad Reverb 100* Showman* Super Six Reverb 100* Twin Reverb* Twin Reverb 65 Reissue*125A29A, 022689, 022889, 022899, 0376122,000 C.T.4, 8, 16Push-Pull100Paper$105.26In stockBuy now
1750WABassman 100* Quad Reverb 100* Showman* Super Six Reverb 100* Twin Reverb* Twin Reverb 65 Reissue*125A29A, 022689, 022889, 022899, 0376122,000 C.T.2, 4, 8Push-Pull100Bobbin$147.30In stockBuy now
1750WRBassman 135* Super Six 135* Vibrosonic Reverb 100*136912,000 C.T4, 8Push-Pull135Paper$144.14In stockBuy now
1750DTone Master* Twin Red Knob*264782,350 C.T.4, 8, 16Push-Pull100Paper$99.28In stockBuy now
1750JBandmaster* Tremolux* Pro*125A6A, 022848, 125A7ABlonde, 6G7-A, Blackface, AA763, AB763, Silverface, AC568, AD1269, Blackface Reverb,Reverb, Reverb AA763, Silverface Reverb, Reverb AA1069, Reverb AA2704,000 C.T.4Push-Pull40Bobbin$56.88In stockBuy now
1760JBandmaster* Tremolux* Pro*125A6A, 022848, 125A7ABlonde, 6G7-A, Blackface, AA763, AB763, Silverface, AC568, AD1269, Blackface Reverb,Reverb, Reverb AA763, Silverface Reverb, Reverb AA1069, Reverb AA2704,000 C.T.42468Push-Pull40Bobbin$61.38In stockBuy now
1750KBassman* Super*125A9A, 022855Tweed4,000 C.T.2Push-Pull50Paper$88.88In stockBuy now
1760KBassman* Super*125A9A, 022855Tweed4,000 C.T.2, 4, 8Push-Pull50Paper$97.74In stockBuy now
1750KABassman 59 Reissue* Concert* Vibro King*36485, 125A9A, 0228556G12, 6G12A, AA763, Blackface*, Brownface*4,150 C.T.2Push-Pull50Paper$88.88In stockBuy now

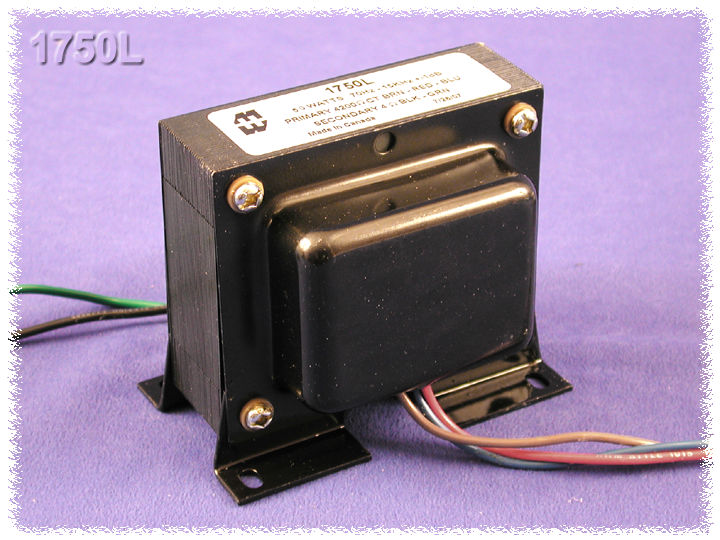

1750LBassman* Hot rod Deville* Concert II*022871, 125A13A5F6, 5F6A, 10, Blackface, AA864, AA165, AB165, Silverface, AA2704,200 C.T.4Push-Pull60Paper$87.42BackorderBuy now
1760LBassman* Hot rod Deville* Concert II*022871, 125A13A5F6, 5F6A, 10, Blackface, AA864, AA165, AB165, Silverface, AA2704,200 C.T.4, 8, 16Push-Pull60Paper$96.18In stockBuy now
1750MSuper Concert 93* Hot Rod Deville*417544,200 C.T.2, 4, 8Push-Pull60Bobbin$88.88In stockBuy now
1750JADeluxe Blues* Hot Rod47269, 504384,250 C.T.4, 8Push-Pull40Paper$66.78In stockBuy now

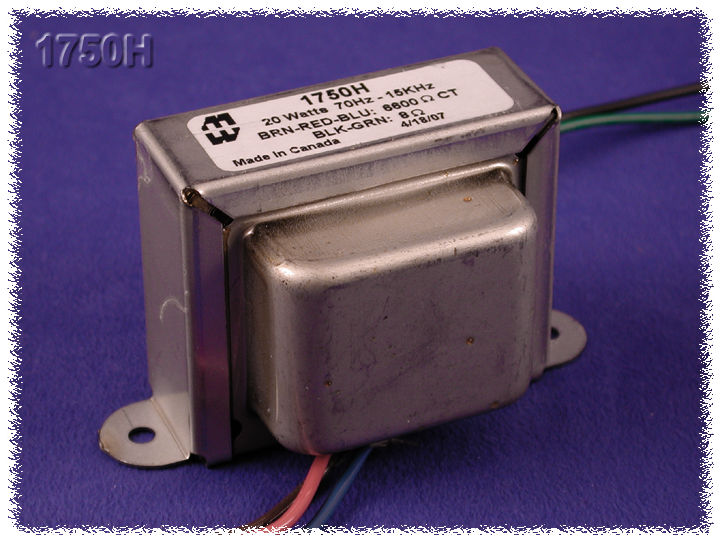

1750HDeluxe* Deluxe 68 Custom Reverb* Deluxe Reverb 65 Reissue*125A1A, 022640, 0413186,600 C.T.8Push-Pull20Paper$47.19In stockBuy now
1760HDeluxe* Deluxe 68 Custom Reverb* Deluxe Reverb 65 Reissue*125A1A, 022640, 0413186,600 C.T.4, 8, 16Push-Pull20Paper$59.46In stockBuy now
1750FBlues Junior* Pro Junior*499696,950 C.T.8Push-Pull15Paper$43.66In stockBuy now
1760FBlues Junior* Pro Junior*499696,950 C.T.4, 8, 16Push-Pull15Paper$48.03In stockBuy now
1751MVinrolux Tweed* Tweed Vibrolux5F118,000 C.T.4, 8, 16Push-Pull15Bobbin$42.33In stockBuy now
1750EDeluxe 5E3* Princeton*502468,500 C.T.8Push-Pull15Bobbin$41.01In stockBuy now
1750EPDeluxe 5E3* Princeton*502468,500 C.T.8Push-Pull15Paper$57.10In stockBuy now
1760EDeluxe 5E3* Princeton*502468,500 C.T.4, 8, 16Push-Pull15Bobbin$47.77In stockBuy now
1750ABMusicmaster Bass268399000 C.T.8Push-Pull12Bobbin$67.33In stockBuy now

Marshall (Output Transformers)

Part No.Pri OhmsSec OhmsAmplifier Type(Watts)Bobbin/Paper WindingModel Names · (There may be more)Similar to (MFG Part No.) · (There may be more)PriceOrder
1750FA7,000 C.T.8, 16Push-Pull15BobbinDSL15HDSL-15 OPT$54.18In stockBuy now
1750PA8,400 C.T.4, 8, 16Push-Pull18Paper18 Watt Combo-$42.43In stockBuy now

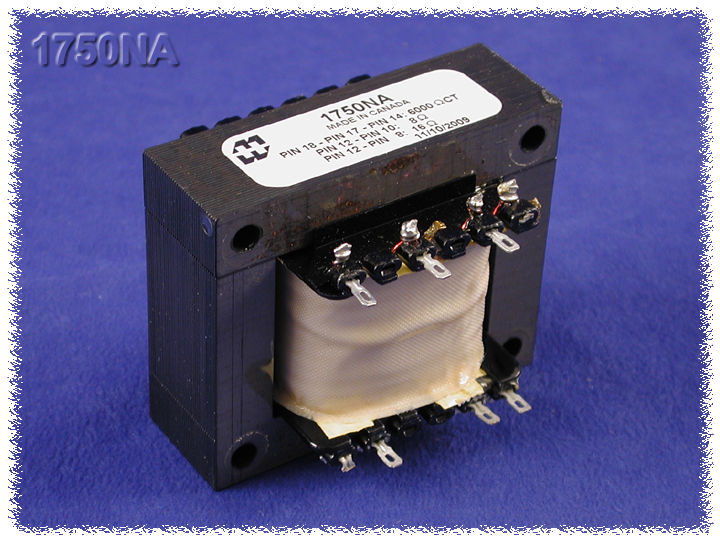

1750NA6,000 C.T.8, 16Push-Pull30BobbinJTM30-$50.53In stockBuy now

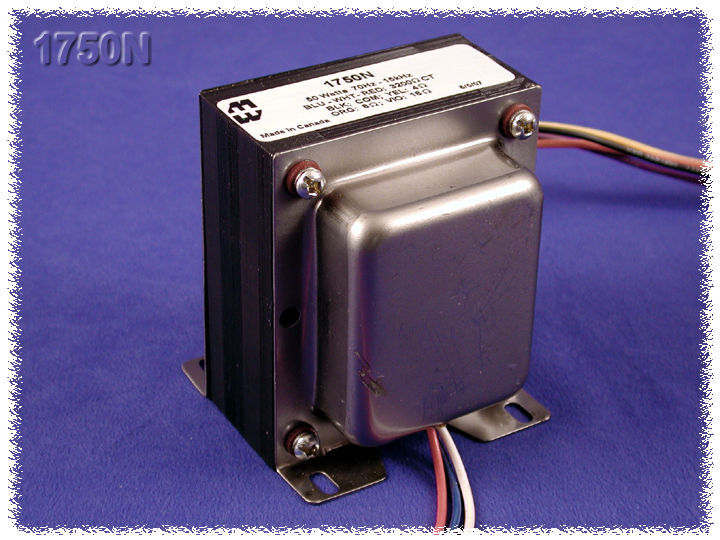

1750N3,200 C.T.4, 8, 16Push-Pull50BobbinJMP, JCM 800-$97.47In stockBuy now
1750P3,400 C.T.4, 8, 16Push-Pull50BobbinJCM 900-$104.51In stockBuy now
1750Q7,371 C.T.4, 8, 16Push-Pull50BobbinJTM 45-$111.52In stockBuy now
1750U1,700 C.T.4, 8, 16Push-Pull100BobbinJMP, JCM 800C2668$126.36In stockBuy now
1750X1,700 C.T.4, 8, 16Push-Pull100BobbinJCM 900-$135.38In stockBuy now
1760CGPW2,200 C.T4, 8, 16Push-Pull100PaperTSL100-$217.61In stockBuy now

VOX (Output Transformers)

Part No.Pri OhmsSec OhmsAmplifier Type(Watts)Bobbin/Paper WindingModel Names · (There may be more)Similar to (MFG Part No.) · (There may be more)PriceOrder
1750Y6,200 C.T.8Push-Pull15BobbinAC15-$94.81In stockBuy now
1750V4,000 C.T.8, 16Push-Pull30PaperAC30 Vintage-$126.36In stockBuy now
1750T4,000 C.T.8, 16Push-Pull30BobbinAC30 Reissue-$117.34In stockBuy now

Yorkville/Traynor (Output Transformers)

Part No.Pri OhmsSec OhmsAmplifier Type(Watts)Bobbin/Paper WindingModel Names · (There may be more)Similar to (MFG Part No.) · (There may be more)PriceOrder
1750TY3,800 C.T.8 OhmsPush-Pull50BobbinA-1312YBA-1$103.26In stockBuy now
1750S5,100 C.T.8 OhmsPush-Pull25PaperA-1339YBA-2-B$48.74In stockBuy now
1750TC1900 C.T.8 OhmsPush-Pull120PaperA-1332YBA-3$164.89BackorderBuy now
1750Z10,000 C.T.8 OhmsPush-Pull20PaperA-1313YBA-2$54.52In stockBuy now

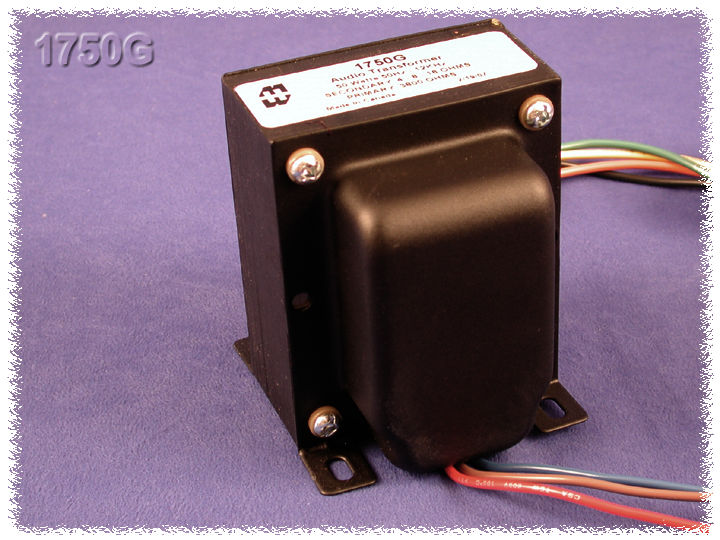

1750G3,800 C.T.4, 8, 16 OhmsPush-Pull50PaperOld # 92105Unknown$153.43In stockBuy now

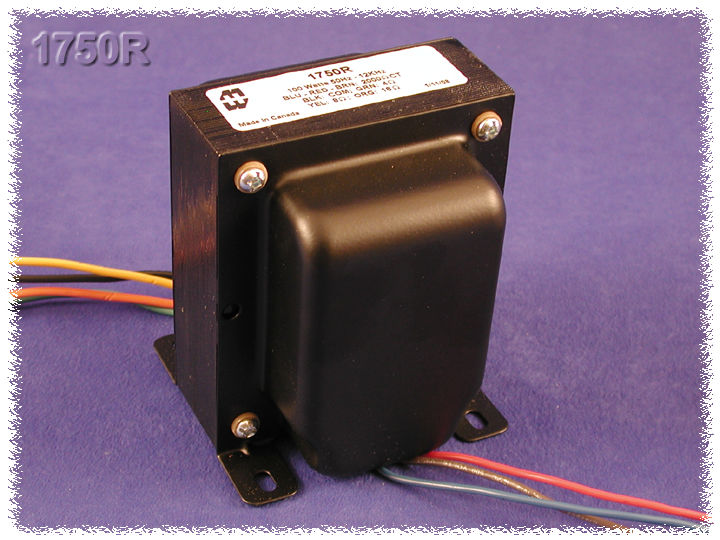

1750R2,000 C.T.4, 8, 16 OhmsPush-Pull100PaperOld #89694Unknown$185.99In stockBuy now
1750YA3,800 C.T.8 OhmsPush-Pull50PaperA-1323YBA-4$75.11BackorderBuy now

Orange (Output Transformers)

Part No.Pri OhmsSec OhmsAmplifier Type(Watts)Bobbin/Paper WindingModel Names · (There may be more)Similar to (MFG Part No.) · (There may be more)col9PriceOrder
1750ORF6,000 C.T.8, 16Push-Pull35BobbinRocker 30OT119SL$65.67In stockBuy now

Gibson (Output Transformers)

Part No.Pri OhmsSec OhmsAmplifier Type(Watts)Bobbin/Paper WindingModel Names · (There may be more)Similar to (MFG Part No.) · (There may be more)PriceOrder
1750TY3,800 C.T.8 OhmsPush-Pull50BobbinA-1312YBA-1$103.26In stockBuy now
1750S5,100 C.T.8 OhmsPush-Pull25PaperA-1339YBA-2-B$48.74In stockBuy now
1750TC1900 C.T.8 OhmsPush-Pull120PaperA-1332YBA-3$164.89BackorderBuy now
1750Z10,000 C.T.8 OhmsPush-Pull20PaperA-1313YBA-2$54.52In stockBuy now
1750G3,800 C.T.4, 8, 16 OhmsPush-Pull50PaperOld # 92105Unknown$153.43In stockBuy now
1750R2,000 C.T.4, 8, 16 OhmsPush-Pull100PaperOld #89694Unknown$185.99In stockBuy now
1750YA3,800 C.T.8 OhmsPush-Pull50PaperA-1323YBA-4$75.11BackorderBuy now

Features

  • ■Designed for drop in replacement of original units.
  • ■Physically, parts were designed to look similar to original factory units (where possible).
  • ■Material used & design specs. were kept as close as possible to the original part to preserve the stock "tone".
  • ■Output transformers marked UPGRADE (below) allow for more versatility by added secondary connections that did not exist on the original units.

Documents

Any questions? Talk with an expert

Call us (224) 955-1644

Related products
